Капканы

Сообщение АЛТАЙ »

Введение

Капканы - переносные самоловы, наиболее распространенные в охотничьей практике в настоящее время. Эксплуатационные достоинства капканов: небольшие размеры и масса, относительная простота при установке и маскировке делают капкан самым популярным самоловом.
Ногозахватывающие капканы в их современном виде были известны более ста лет назад. Применяли капканы при добыче крупных и средних хищников (медведь, тигр, волк и т.п.), некоторых копытных (джейран, сайгак, кабан), всех видов мелких пушных зверей и даже для поимки некоторых птиц: хищных, в основном ястребов, и пластинчатоклювых -гусей, уток. В настоящее время капканы используют только для добычи средних и мелких зверей. Применение капканов-гигантов для добычи медведей и копытных запрещено, так как эти конструкции не только малоэффективны, но и представляют опасность для человека и домашних животных!
Капканы, удерживающие зверя за лапу, называются ущемляющими. Модели капканов имеют различные размеры (номера), обозначающиеся арабскими цифрами. Капканы № 00, 0, 1 применяются для отлова кротов, водяной крысы, сусликов, ондатры, горностая, хорей, норок и др. Капканы № 2 и № 3 используются для промысла сурков, зайцев, лисицы, песца и др. Капканы № 5 и более крупные применяются при отлове волков, росомах, рысей.
На практике размеры капкана, применяющегося для отлова одного вида животного, могут сильно варьировать в зависимости от способа установки, условий их эксплуатации и привычки охотника. Так, например, для промысла бобра используются капканы с № 2 по № 7.
1. Тарелочные капканы с наружными пружинами

Наиболее широко распространенная группа капканов, выпускаемых отечественной промышленностью. Тарелочные капканы применяются при промысле животных различных размеров - от крота до волка (табл. 1). Капканы, относящиеся к этой группе, имеют ряд общих черт в строении (рис. 1).


Капканы
Капканы

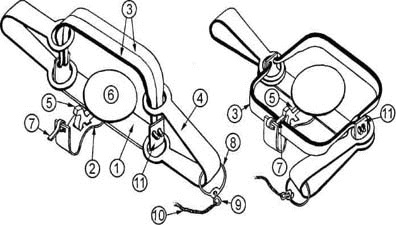

Рис. 1- Устройство дугового тарелочного капкана:
1 - станина; 2 - крестовина; 3 - дуги; 4 - пружина; 5 - рычаг насторожки; 6 - тарелочка; 7 - сторожок; 8 " кольцо вертлуга; 9 - вс-ртлуг; 10 - поводок; 11 - стойка

Станина выполняется из стальной полосы и имеет две пары отверстий на концах, в которые вставляются дуги капкана. Рациональные размеры станины капканов различных размеров приведены в табл. I.
Плохими рабочими качествами обладают капканы, дуги которых крепятся в общих гнездах - овальных отверстиях, так как при расстораживании хвостовики дуг, вращаясь в одном гнезде, мешают друг другу. Это приводит к задержке в захлопывании дуг капкана. При незначительном изгибе хвостовиков дуг (при совместном креплении) их ловчие поверхности не могут полностью сомкнуться и плотно захватить лапу зверя.
Края загибов станины (стойки) должны беспрепятственно пропускать через себя верхнее кольцо пружины капкана. Заусенцы и острые грани необходимо убрать напильником.
Особые требования предъявляются к жесткости станины в капканах больших размеров, применяемых для отлова крупного зверя (волка, барсука, росомахи и др.). Слабая станина при рывке сильного, пойманного в капкан зверя гнется, и дуги капкана вылетают из гнезд. По той же причине не следует крепить вертлуг капкана к станине (это чаше встречается на однопружинных капканах) или же привязывать капкан за станину. В обоих случаях рывок зверя будет способствовать разгибу станины. Подобный дефект можно исправить, усилив среднюю часть станины дополнительной стальной полосой.
При необходимости придать капкану большую устойчивость или уменьшить оседание в снегу к нижней части станины крепится проволочный круг.
Крестовина Д приваривается к нижней поверхности станины. Отверстия, прорубленные в крестовине для крепления сторожка и рычага насторожки, должны быть без острых граней и заусенцев и не мешать свободному ходу подвижных деталей.
Дуги захватывают лапу зверя, расстороживидего капкан. Площадь, ограниченная внутренними сторонами дуг, называется улавливающей поверхностью капкана.

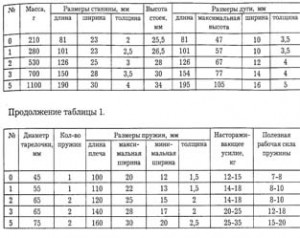

Рациональные размеры дуг капканов различных размеров приведены в табл. 1.
Как отмечалось, крепление дуг к станине должно производиться в отдельных отверстиях для каждой дуги. Хвостовики дуг, вставляемые в отверстия станины, должны быть достаточно длинны, но при этом не мешать работе пружины.
Ловчая поверхность дуг капкана в спущенном состоянии должна плотно смыкаться на всем протяжении, без зазоров. Хорошо подогнанные дуги при достаточной силе пружины способны удерживать пойманного зверя за фаланги пальцев, а иногда и за коготь.
Верхнее кольцо пружины, охватывающее дуги в спущенном состоянии, должно плотно, без зазора, схватывать обе дуги. Доработки, как правило, требуют и внешние ребра дуг, затрудняющие прохождение кольца пружины. Удаление заусенцев и острых граней повысит эффективность работы капкана.
Ловчая поверхность дуг капканов некоторых модификаций оснащена зубьями или волнистой кромкой, увеличивающими удерживающую способность капкана. Однако, как показывает практика, подобное усовершенствование приводит к большому количеству "отмолов" - откручиванию лап, так как нарушение целостности покрова конечности приводит и быстрому омертвлению тканей, особенно при низких температурах. Омертвевшую лапу зверь отгрызает или откручивает. Применение зубьев или волнистой кромки имеет смысл лишь в том случае, когда зверь, попавший в капкан, быстро погибает, например, при установке капкана на бобра, под водой, на большой глубине.

Капканы

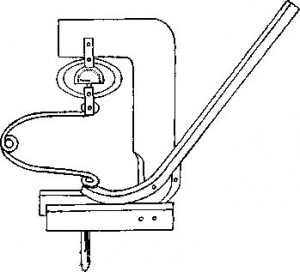

Рис. 1. Прибор для измерения настораживающего усилия полезной рабочей силы пружины

Высота дуг определяет высоту захвата конечности зверя, это необходимо учитывать как при выборе капкана, так и при его установке.
Пруокина обеспечивает сжатие дуг и удержание лапы животного. В зависимости от размера капкана на нем устанавливается одна или две пружины. Капканы № 00, 0, 1 всегда имеют одну пружину, большие номера могут иметь как одну, так и две пружины в зависимости от модификации. Более удобными в эксплуатации являются двухпружинные капканы, потому что пружины, используемые в них, требуют меньших усилий для сжатия при насторожке.
Настораживающее усилие пружины — это сила, необходимая для сжатия пружины в момент насторожки. У однопружинного капкана № 5 эта сила равна 50-70 кг, тогда как у двух пружинного того же номера она равна 25-35 кг.
Полезная рабочая сила пружины - сила, с которой пружина давит на плечи дуг в момент зажатия лапы зверя. Измеряют ее с помощью динамометра (рис. 66)
Рациональные размеры и технические характеристики пружин различных капканов см. в табл. 1.
Для удобства настораживания тугие пружины оснащают предохранительным стопорным кольцом или крючком (рис. 67).
Пружина заводского изготовления часто обладает большим настораживающим усилием (повышенной "жесткостью"), что сказывается не только на трудности насторожки самолова, но и при дальнейшей эксплуатации. Они ломаются, особенно на морозе, а у пойманных зверей ломают кости конечностей, что приводит к откручиванию лапы. Чтобы избежать этого, можно произвести средний отпуск пружины. Для этого пружину (а если отпуска требуют обе пружины на капкане, то их можно не снимать, а производить отпуск вместе с другими деталями капкана) нагревают до 300-450°С, выдерживают при этой температуре несколько минут, а затем охлаждают на воздухе,
Проверить температуру нагрева можно следующим образом. Концом спички, свободным от серы, проводят по раскаленной поверхности детали, он начинает обугливаться и оставлять темный след при нагреве пружины до 350-360*С. Кусочек медной фольги, положенный под пружину, при нагреве до 400'С окрашивает пламя в зеленый цвет. Нагрев можно производить на костре или в печи. При таком отпуске увеличивается вязкость стали и снимается внутреннее напряжение при сохранении достаточно большой твердости.
Слабые пружины, то есть те, у которых сила недостаточна, чтобы удержать зверя, необходимо подвергнуть закалке.
Режим закалки пружин сильно варьирует в зависимости от марки стали, из которой они изготовлены, однако наиболее распространенные рессорные и пружинные стали закаливают при температуре 830-870"С. Этой температуре соответствует переход от светло-вишнево-красного до светло-красного цвета закаливаемой пружины.

Капканы

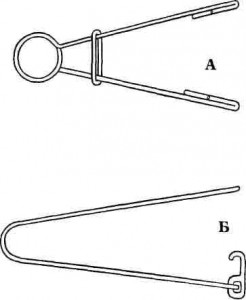

Рис. 3. Предохранители для наружных пружин:
А ~ стопорное кольцо; Б ~ крючок

Нагрев под закалку осуществляется в горнах или печах следует избегать попадания воздуха поддува на сталь). Время выдержки при закалочной температуре ориентировочно принимается равной 0,2 от времени нагрева. Слишком длительная выдержка при закалочной температуре ке рекомендуется, так как теряется прочность стали. Охлаждение нагретой пружины следует производить в масле. После закалки надо произвести отпуск пружины по вышеописанной схеме.
Некоторой доработки требует и кольцо подвижного плеча пружины, острые края верхней внутренней грани которого следует сточить, - это уменьшит трение кольца о дуги в момент расстораживания капкана.
При доработке пружины для крупного капкана Ю.А. Герасимов (1990) рекомендует отверстие подвижного плеча пружины растачивать в виде овала, у которого большой диаметр должен быть на 2-3 мм больше малого (рис. 4).

Капканы

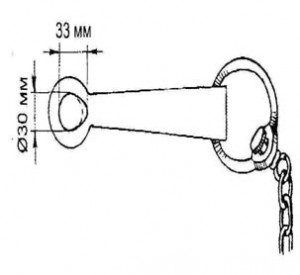

Рис. 4. Доработка пружины капкана

Доработанная пружина снабжается кольцом с вертлугом и цепью. В настороженном состоянии пружина сжимает дуги большим диаметром овала. Попавший в капкан зверь рывком смещает пружину относительно станины и тем самым заклинивает дуги меньшим диаметром овала, увеличивая таким образом удерживающую силу ДУГ.
Рычаг насторожки с прикрепленной к нему тарелочкой, которая далее в тексте именуется насторожкой, шарнирно крепится на крестовине капкана. Насторожка часто теряется в процессе эксплуатации капкана, поэтому следует носить с собой несколько запасных, снятых с вышедших из строя капканов.
Насторожка капканов оценивается по следующим техническим характеристикам (Герасимов, 1990):
а) расстораживающая поверхность - площадь тарелочки;
б) шаг насторожки – расстояние между двумя крайними положениями насторожки в момент настораживания и расстораживания самолова, измеряется оно по передвижению крайней, наиболее удаленной точки от шарнирного крепления насторожки;
в) спусковая сила насторожки сила, приложенная в центр насторожки в момент расстораживания капкана.
Наибольшей уловистостью отличаются капканы с низко расположенной тарелочкой. Такое расположение обеспечивает более высокий захват конечности зверя дугами капкана. Удобнее такие капканы и при маски ровке, однако маскировочный материал, попадая под низко расположенную тарелочку насторожки, затрудняет расстораживание самолова. Этих недостатков лишена конструкция двухтарелочных капканов и капканов, оснащенных обоймой.
Двухтарелочпый капкан (рис. 5 А, Б) имеет дополнительную тарелочку несколько большего диаметра, намертво прикрепленную к станине и крестовине. Вдоль края обеих тарелочек высверливаются отверстия, через которые в дальнейшем две тарелочки обшиваются материей, оказываясь как бы в одном мешке, не мешающем работе насторожки. Нижняя тарелочка придает также дополнительную устойчивость капкану и препятствует его проседанию при установке на снег. Настораживают такие капканы, надвигая пальцем зуб насторожки на сторожок (рис. 69).
Капкан с обоймой (рис. 5 В) имеет дополнительную деталь - обойму в виде цилиндра, неподвижно прикрепленного к станине и крестовине. Обойма предотвращает попадание маскировочного материала под тарелочку.
При маскировке неулучшенных капканов охотники накрывают на-сторожку салфеткой, это предохраняет от осыпания маскировочного материала под насторожку. Для этих же целей можно также использовать тонкую алюминиевую фольгу и пленку для упаковки пищевых продуктов.
Как и излишняя чуткость насторожки, так и низкая чувствительность приводят к снижению уловистости капкана. Капканы, обладающие излишней чуткостью насторожки, расстораживаются при установке и маскировке мышевидными грызунами, дождем и т.п.

Капканы

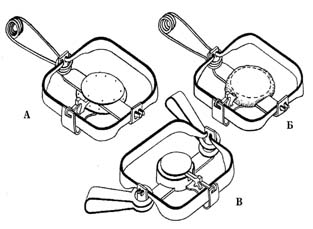

Рис. 5. Улучшенная система насторожки капканов:
А - двухтарелочный капкан; В - двухтарелочный капкан, обшитый полотном; В - капкан с тарелочкой, помещенной в обойму
"Бешенство"смертельно опасное заболевание как для животного,так и для человека.


Где сделать бесплатную прививку своему питомцу?



Показать ссылки

Аватара пользователя
Главный супермодератор
Главный супермодератор

Автор темы
Сообщения: 751
Зарегистрирован: 05 фев 2012, 17:55
Откуда: Красное на Волге
Благодарил (а): 47 раз.
Поблагодарили: 98 раз.
Тегикапканы, тарелочные,бесстрожковые,с перекидной дужкой-сторожком,рамочный,"юг",бесшарнирные,"зверобой","тайга",

Информация

Re: Капканы

Сообщение АЛТАЙ » 2012-02-06

Большего расстораживающего усилия требуют насторожки бесстрожковых капканов (рис. 6). Кроме того, у этих капканов насторожка (во взведенном положении) находится очень высоко, поэтому зверя часто захватывает дугами за пальцы или он просто успевает отдернуть конечность. Эти недостатки снижают уло-вистость капканов подобной конструкции.
Стпороэйвк. В капканах с крестовинами применяются сторожки, изготовленные из полосы железа. Перед эксплуатацией капканов необходимо подогнать длину сторожка к на-сторожке так, чтобы тарелочка капкана в настороженном положении находилась в параллельной плоскости со станиной капкана, для чего сторожок обычно несколько укорачивают или изгибают. Край сторожка, цепляющийся за насторожку, должен быть ровным и без заусенцев.
Крепление сторожка к крестовине должно быть свободным, чтобы сторожок врашался без всякого усилия. Необходимо иметь несколько запасных сторожков, так как эта деталь теряется при эксплуатации капкана.

Капканы

Рис.6. Бессторожковые капканы

Промышленностью выпускались также капканы мелких номеров с перекидной дужкой-сторожком (рис. 7). Подготовка этих капканов к работе заключается в подгонке длины зуба насторожки. Излишне длинный зуб можно сточить напильником.

Капканы

Рис 7. Капкан с перекидной дужкой-сторожком

Кольцо вертлуга, вертлуг, поводок. Вертлуг - это деталь капкана, препятствующая отмолам. Зверь, попавший в капкан, должен иметь возможность перемещения. Вероятность ухода зверя из жестко закрепленного на земле капкана очень высока. Вертлуг позволяет зверю свободно перемещаться с капканом, не выкручивая лапы и поводка- Только на капканах, используемых на промысле мелких животных (крот, суслик, белка и т.п.), допускается крепление вертлуга к станине капкана. Крепление вертлуга к станине больших номеров капкана (начиная с № 2) без ее дополнительного усиления приводит к разгибу станины и выскакиванию дуг из крепежных отверстий. В этом случае вертлуг крепится на кольце, надетом на одну из пружин капкана (см. рис.1).
Кольцо вертлуга должно быть прочным, свободно перемещаться по всей длине пружины и не мешать вращению вертлуга. Т-образные вертлуги заводского производства не обеспечивают свободного вращения капкана, часто разгибаются и подлежат замене. Охотники используют для изготовления надежного вертлуга гвоздь, продевая его через отверстие вертлужного кольца или станины так, чтобы шляпка упиралась в отверстие, а свободный конец загибают в кольцо. К этому кольцу жестко прикрепляется поводок капкана.
В качестве поводка используют цепи или стальные тросики. Поводок должен обладать достаточной прочностью и не должен путаться, для чего цепи собирают из крупных звеньев, а троса выбирают достаточно жесткие. Длина цепи или троса сильно варьирует в зависимости от способа постановки капкана. При установке капкана на земле длина поводка равна 60-80 см. Поводки большей длины путаются, обкручиваются вокруг деревьев или кустов, и зверь приобретает возможность для рывка. При более коротких поводках потаск (груз, привязанный к свободному концу поводка) демаскирует поставленный капкан. При установке капкана на жерди поводок имеет длину 20~40 см, так как зверь, попавший в капкан, не должен доставать до земли. При установке капкана на бобра используются поводки до 3 м; такая длина позволяет зверю уйти с капканом на глубину.
Свободный конец поводка снабжен петлей. В зависимости от способа постановки к петле привязывают потаск в виде якоря, колец, чурбака или ветки (рис. 8). В степи лучшим потаском будет двусторонний якорь, по размерам не превышающий ширины настороженного капкана. При

Капканы

Рис. 8. Различные виды потасков:
А - якорь; Б - кольца; В - чурбак; Г - ветка

установке якорь укладывают под капкан. При отловах волка, лисы, песца некоторые охотники используют в качестве потаска кольца. Диаметр колец около 20 см. Перемещаясь с капканом, зверь неизбежно наступает то в одно, то в другое кольцо, что путает и тормозит его. Кольца применяются как в степной, тундровой, так и в лесной зоне. Потаск-бревно или ветка характерны для лесной зоны. Следует иметь в виду, что назначение потаска - не задерживать зверя на месте, а лишь затруднять его передвижение и облегчать охотнику поиск зверя по следу, оставляемому потаском. Крепление капкана наглухо допускается лишь в том случае, когда обнаружить его невозможно: наприуходит по прочному насту, во время сильного снегопада, в воде и тл.
Рамочный капкан. Разновидность капкана с наружными пружинами. Дуговые капканы на раме изготавливают как кустарным, так и промышленным способом и применяют для охоты на лисицу, песца, волка, росомаху (рис. 9). Ранее, кустарно изготовленные капканы, использовали для добычи медведя и тигра. Крепление дуг в рамочных капканах, как правило, производится на заклепках, оно более надежно и не зависит от деформации рамы капкана.
У рамочных капканов, по сравнению с тарелочными, иная система на-сторожки. К раме приваривается скоба, на которой подвижно укрепля ются сторожок и насторожка.

Капканы

Рис. 9. Рамочный капкан
1 - рама; 2 - дуга; 3 - сторожок; 4 - насторожка с веревочными струнами


Через отверстие, просверленное на противоположной стороне рамы, подвязываются струны (симки) из веревки или толстой лески с таким расчетом, чтобы они были в натянутом состоянии при настороженном капкане. При маскировке капкана, оснащенного струнами, их накрывают салфеткой или материей и лишь затем маскировочным материалом.
В некоторых случаях вместо веревочных струн рама капкана целиком обшивается материей, а за одну или несколько струн полотно крепят к насторожке. В настороженном состоянии материя поднимается куполом. Расстораживаюшая поверхность в таких капканах значительно выше, чем у капканов с тарелочной насторожкой. Чтобы повысить чувствительность насторожки* капкан устанавливают на неглубокую ямку.
Некоторые охотники предпочитают пользоваться насторожкой и сторожком, изготовленными из кости или дерева (рис. 10), так как металлические детали смерзаются и капкан расстораживается при большом усилии

Капканы

Рис- 10. Детали кустарного спускового механизма рамочного капкана: 1 - рама: 2 - дуга; 3 - сторожок; 4 - насторожка

2. Капканы, удобные для кустарного изготовления

Тарелочный капкан «Юг» Разновидность капкана с наружными пружинами (рис. 11) разработана и испытана ЦОКВ Росохотрыболовсоюза на промысле сусликов (Волков и др., 1985).
Для изготовления капкана пригодна стальная пружинная проволока диаметром 3,5-4 мм. Завиток пружины следует навивать диаметром 15 мм.
На дуги используют стальные полосы 22x3 или 10x2,5 мм.
На сторожок и насторожку использовано кровельное железо толщиной 0,75 мм.
Данный капкан весит 100 г, то есть втрое легче, чем капкан № 0. Тем не менее в раскрытом настороженном положении он охватывает площадь 70x50 мм, что всего лишь на 30% меньше, чем площадь, которую охватывают дуги капкана № 0.
Капкан на спиральной пружине (рис. 76). Конструкция отличается большой прочностью и надежностью. Практичнее делать капканы крупных номеров, начиная с № 2 и больше (Герасимов, 1990).
Изготавливая пружинящую станину из неотпушенной проволоки, прогибы для опоры дуг делать трудно, поэтому можно делать ее без прогибов, а дуги крепить с помощью серьги - скобоки, согнутой из более мягкой проволоки.

Капканы

Рис. 11. Капкан "Юг":
А - капкан в спущенном состоянии; В - капкан в настороженном состоянии.

Дуги и пружины изготавливают так же, как в бесшарнирном тарелочном капкане с качающейся насторожкой.
Бесшарнирный тарелочный капкан с качающейся насторожкой (рис.12). Конструкция самолова приводится по книге Ю.А. Герасимова (1990).
Капкан можно изготовить любого размера: от № 00 - на суслика, до № 5 - на барсука или лисицу. Основа капкана - согнутая из проволоки квадратная рамка с двумя прогибами на концах для опоры дуг. Дуги для № 00 и №0 можно сковать из алюминиевой проволоки толщиной 7 мм, а для капкана № 1 - из проволоки толщи ной 8 мм. Для более крупных капканов (например, № 3) дуги устанавливают из 10-миллиметрового прута или толстостенной трубки

Капканы

Рис. 12. Устройство и последовательность сборки бесшарнирного капкана: 1 - рамка; 2 - дуги; 3 - пружина; 4 - насторожка

Пружина Изготавливается из стальной проволоки по форме и размерам. Каждую пружину оснащают стопорным овальным кольцом, удерживающим пружину в сжатом состоянии.
Насторожку вырезают из кровельного железа. Для мелких размеров капканов насторожку делают с расчетом, чтобы ее зуб захватил дугу и удерживал капкан в настороженном состоянии.
Для капканов № 2-5 следует делать более надежный в работе перекидной сторожок в виде узкой пластинки, подвешенной на рамке с помощью овального кольца.

3. Тарелочные капканы с внутренними пружинами

Капканы с внутренними пружинами, в отличие от капканов с наружными пружинами, более компактны и имеют меньшую массу. Однако эти важные как для охотника, так и для производителя качества оказались далеко недостаточными. В процессе эксплуатации капканов с внутренними пружинами были выявлены серьезные просчеты в их конструкции.
В первую очередь эти капканы оказались неудобными, ненадежны ми и даже опасными на промысле крупного зверя (бобр, волк, росомаха и пр.). Капканы имели очень большое настораживающие усилие. Для того чтобы привести в рабочее положение капкан "Волк", необходимо было приложить усилие около 100 кг, поэтому приходилось пользоваться стубциной. При этом устройство настораживающего механизма требовало нахождения рук в зоне захвата дуг в момент насторожки, что приводило к серьезным травмам. Кроме того, при закреплении дуг капкана в отверстиях стоек, а не на шарнирах, сила пружины направлена на выталкивание плечиков дуг из отверстий. Крепление вертлуга к станине также способствует ее разгибанию. Из-за этих недостатков попавшийся в самолов зверь часто уходил, выдернув дуги капкана из стоек.
Для массового промысла белки, куницы и соболя эти самоловы оказались менее удобными. При промысле пушных зверей охотник часто устанавливает капканы "на жерди", закрепляя самоловы за наружную пружину. При аналогичном способе установки капканов с внутренними пружинами охотник вынужден подвязывать самолов к жерди за станину или раму, как правило, в двух местах. Это увеличивает время установки самолова, а уж про замерзшие руки и говорить не приходится.
Наибольшее распространение капканы с внутренними пружинами получили на промысле наземных и околоводных зверьков: сусликов, хомяка, водяной полевки, ондатры, норок, хорьков.
Капкан "Зверобой". Такая конструкция (рис. 13) удобна для мелких капканов № 0 и № 1. Капканы этого вида при использовании их для добычи крупного зверя отличаются низкой надежностью.

Капканы

Рис. 13. Капкан "Зверобой":
1 - станина; 2 - стойки; 3 - крестовина; 4 - дуги; 5 - пружина; 6 - рычаг насто-рожки с тарелочкой; 7 - сторожок

Капкан "Тайга" (рис. 14) выпускался промышленностью с одной пружиной -№1и№2,3,4_сдвумя многовитковыми цилиндрическими пружинами. Капкан неплохо зарекомендовал себя на промысле мелких животных, он удобен в обращении, чуток в настороженном состоянии, устойчив. Использование его для промысла средних животных (сурков, лис, шакалов) показало низкую пригодность самолова.
Станина капкана слаба и разгибается, этому способствует крепление к ней вертлуга.

Капканы

Рис. 14. Капкан "Тайга" № 3:
1 - станина; 2 - крестовина; 3 - дуги; 4 -подпружиненная рамка; 5 - рычаг насторожки с тарелочкой; 6 - вертлуг

Кроме того, сила действия рамок и пружин направлена на выталкивание плечиков дуг из отверстий в стойках станины, поэтому сильные звери вырывают дуги из стоек.
Затруднительной оказалась очистка пружины и шарниров от смазки и ржавчины. Непрочное крепление рычага насторожки к крестовине приводит к частым ее утерям.
"Тайта" - бессторожковый капкан, настораживают его, опустив подпружиненные рамки, разведя дуги и зацепив зуб рычага насторожки за край одной из дуг.
Капкан на круглой рамс (рис. 15) применяется для промысла мелких животных и изготавливается только небольших номеров. Устройство механизма, отжимающего дуги, и способ настораживания такие же, как у капкана "Тайга".

Капканы

Рис. 15. Капкан на круглой раме

Капкан "Диана" (рис. 16) был выпущен лишь опытной партией и показал хорошие результаты при отлове волков и шакалов (Герасимов, 1990). В промышленное производство запущен не был по причине сложной технологии изготовления. Тем не менее конструкция представляет большой интерес в плане технического решения проблемы безопасности при полевой эксплуатации капканов больших размеров.
Капкан смонтирован на многовит-ковой пружине, которая сделана из стального прута толщиной 8 мм. Дуги, выполненные из стальной полосы 30x5 мм, свободно вращаются на нижнем плече пружины. На нее же крепится изогнутая под прямым углом пластинчатая насторожка. Вторым плечом является П-образная рамка. На короткой стороне рамки свободно крепится изогнутый сторожок. По двум длинным сторонам рамки передвигается стопорная серьга, выполняющая роль предохранителя.

Капканы

Рис. 16. Капкан "Диана":
1 - пружина; 2 - рамка; 3 - дуга; 4 - на-сторожка; 5 - сторожок; 6 - стопорная серьга; 7 - хомут

При настораживании капкана сторожок переводят на длинную сторону рамки пружины, затем капкан переворачивается дугами вниз, короткую сторону П-образной рамки помещают на край пня. Нижнее плечо пружины с приваренным к нему хомутом прижимают к рамке и двигают по ней в сторону насторожки стопорную серьгу, фиксируя ею пружину в сжатом состоянии. Серьга продвигается по рамке не менее чем на 2/3 ее длины для того, чтобы избежать ее самопроизвольного соскальзывания и внезапного захлопывания дуг капкана. Если не хватает силы рук для сжатия пружины, капкан ставят на твердый грунт дугами вверх. Одной ногой наступают на витки пружины, а второй давят на верхнюю часть рамки пружины. Как только она дойдет до хомута с шарнирным соединением дуг, с^оку, не разводя дуги, начинают двигать стопорную серьгу и таким образом фиксируют пружину в сжатом состоянии. Сторожок.заводят под дуги с хомутиком и просовывают снизу между прутов пружины, конец его помещают на выступ насторожки, работающей в распор. Таким образом, в процессе настораживания капкана его дуги остаются сомкнутыми, а пружина - зафиксированной стопорной серьгой. Такая двойная блокировка самолова исключает несчастные случаи и позволяет обслуживать и переносить самоловы со взведенными пружинами, облегчая тем самым обращение с ними в полевых условиях.
"Бешенство"смертельно опасное заболевание как для животного,так и для человека.


Где сделать бесплатную прививку своему питомцу?



Показать ссылки

Аватара пользователя
Главный супермодератор
Главный супермодератор

Автор темы
Сообщения: 751
Зарегистрирован: 05 фев 2012, 17:55
Откуда: Красное на Волге
Благодарил (а): 47 раз.
Поблагодарили: 98 раз.

Re: Капканы

Сообщение АЛТАЙ » 2012-02-06

КП250
Капкан проходной, размер прохода 250 мм


Капкан предназначен для отлова бобра, барсука, выдры, рыси, енотовидной собаки, песца.

НАСТОРАЖИВАНИЕ

Поверните обе пружины так, чтобы они находились снаружи рамок капкана. Сожмите пружину руками или крюком.

Зацепите крюком верхнее кольцо пружины, наступите на петлю, прижав ее к земле, и тяните капкан за верхнюю пару дуг до сжатия пружины. Зафиксируйте пружину предохранительным крючком. Сделайте то же с другой пружиной.

Разместите сторожок и насторожку на середине рамок и сожмите рамки вместе. Зацепите сторожок за противоположную рамку в прорези насторожки.

КП120
Капкан проходной, размер прохода 120 мм


Капканы

Имеет две модификации: с одной пружиной (КП120/1) и двумя пружинами (КП120/2). Капкан предназначен для отлова» соболя, куницы, норки, хоря, ондатры и других некрупных животных.


НАСТОРАЖИВАНИЕ


Взводится и настораживается аналогично капкану КПН140.
Правильное положение насторожки на рамках взведенного капкана (вид сверху).


Капканы
"Бешенство"смертельно опасное заболевание как для животного,так и для человека.


Где сделать бесплатную прививку своему питомцу?



Показать ссылки

Аватара пользователя
Главный супермодератор
Главный супермодератор

Автор темы
Сообщения: 751
Зарегистрирован: 05 фев 2012, 17:55
Откуда: Красное на Волге
Благодарил (а): 47 раз.
Поблагодарили: 98 раз.

Re: Капканы

Сообщение АЛТАЙ » 2012-02-06

Методы установки проходных капканов

Общие правила.

Если вы считаете необходимым, то при любом методе установки капкан можно замаскировать, используя снег, сухую траву, ветки деревьев. На «усы» вилочной насторожки для этого предварительно надеваются сухие трубчатые травинки.

Капканы

Устанавливая капкан на землю, снег, лед, подложите под нижние дуги несколько палочек, чтобы избежать примерзания.

После установки обязательно проверьте, не остались ли на пружинах предохранительные крючки, а на дугах – скоба.

Установки без приманки.

Капканы

Закрепите капкан в вертикальном положении колышками, пропущенными через витки пружин. Если вы опасаетесь, что капкан может примерзнуть к земле, то приподнимите его на колышках или поставьте нижней парой дуг на две тонкие палочки, расположенные вдоль тропы.

Установив на подводной норе.

Загородите выход из подводной норы (хатки) капканом, тщательно закрепив его кольями. Небольшие колышки, пропущенные через рамку, не дадут зверьку обойти капкан и дополнительно закрепят его.
Можно поставить в желобе пару капканов, один за другим. Таким способом иногда удаётся поймать сразу пару зверьков.

Установка на проплыве.

Установите капкан на ондатровом проплыве, закрепив его на кольях так, чтобы над водой было видно приблизительно 1/3 рамки.

Способ установки капкана КПН 140 под след.

Капканы

Капкан КПН140 можно использовать для установки под след. Выкопайте ямку, положите туда две-три палочки и опустите на них настороженный капкан. Накройте усики насторожки куском коры или наденьте на них тарелочку, вырезанную из жести. Тщательно замаскируйте установку. При срабатывании капкан подпрыгнет и захватит некрупного зверя (соболя, куницу, хорька) за туловище.

Установка в проходе под берегом.

Устанавливая капкан в проходе под берегом тщательно проследите, чтобы в зоне срабатывания капкана не было веток, корней деревьев. Проход по сторонам от капкана нужно загородить. Капкан закрепите в вертикальном положении колышками, пропущенными через пружины.

Загородка на берегу.

Если вы устанавливаете капкан на широкой береговой полосе, тщательно загородите свободное пространство палками или ветками. В оставленный проход поставьте капкан.

Установки на каналах.

Каналы, прорытые ондатрой или бобром, -очень удобные места для постановки капканов типа КП. Если позволяет глубина каналов, то капкан лучше полностью погрузить в воду. Кол на поверхности воды,
уложенный поперек канала или пропущенный через кольцо пружин, вынуждает зверька нырнуть и проплыть сквозь ловушку.

Утапливающая установка.

Капканы

Вбейте в кол наклонно три гвоздя. Затем закрепите на них капкан, как показано на рисунке, и привяжите тонкой проволокой за пружину. Кол с капканом можно расположить как вертикально, так и горизонтально – на проплыве или канале. После срабатывания капкан вместе с пойманным зверьком повиснет на проволоке под водой.

Установка под лед на мелководье.

Капканы

В зимнее время небольшую речку или канал можно перегородить кольями и ветками, оставив проход для установки капкана. Проследите, чтобы верхняя часть рамок была на достаточной глубине и не вмерзла в лед.

Установки с приманкой.

Устанавливать проходной капкан с приманкой нужно с таким расчетом, чтобы зверь, поедая приманку, находился в поражаемом пространстве – зоне срабатывания рамок. Помните об этом при размещении приманки.

Установка в пещерке с приманкой.

Капканы

Выкопайте в обрывистом берегу или в стенке оврага пещерку глубиной 30-40 см и положите туда приманку. Установите капкан на входе и закрепите его колышками в вертикальном положении на расстоянии 15-20 см от приманки.

Правильные способы установки.

Зверь, даже небольшого размера, подойдя к приманке, будет находиться в поражаемом пространстве капкана.

Более глубокая пещерка помогает скрыть добычу от хищников и атмосферных осадков. Капкан в этом случае ставится в глубине пещерки, в 15-20 см от приманки. ‘ Приманку лучше прикрепить к задней стенке пещерки острым колышком. (Колышки, удерживающие капкан в вертикальном положении, здесь не показаны)

Неправильная установка.

Капкан поставлен слишком далеко от приманки. Небольшой зверь (например, горностай или хорек) может пройти между усиками насторожки или сбоку и, поедая приманку, рассторожить » капкан хвостом.

Установка в ящике.

Капканы

Сделайте из досок или металлической сетки ящик по образцу, показанному на рисунке. Приманка кладется ближе к задней стенке. Капкан нужно ставить у входа так, чтобы в прорезях оставалось место для движения пружин при срабатывании.
Ящик с капканом можно поставить на землю, в снег или закрепить на жерди.
Внимание! Если вы устанавливаете жердь на двух деревьях, в виде буквы «И» (как показано на рисунке), не закрепляйте ее жестко, при помощи двух гвоздей -раскачивающиеся от ветра деревья легко сломают самые толстые гвозди. Поэтому один конец жерди прибейте к дереву, а другой положите на вбитый гвоздь или бревно-взбежек.

Установка в снежном холмике.

Капканы

Насыпьте снежный холм высотой 50-80 сантиметров. В его толще, используя лыжу или лопатку, вырежьте пещерку глубиной до полуметра, положите туда приманку и поставьте капкан. Закрепите капкан колышками, пропущенными через витки пружин.
При устройстве холмика надо учитывать, что снег через один-два дня осядет, и капкан может оказаться придавленным сводом пещерки.

Установка в дворике.

Капканы]

Воткните в землю ряд небольших колышков, чтобы они образовали дворик, загородите вход капканом, внутри положите приманку. Сверху накройте ветками, травой, присыпьте снегом.

Установки проходных капканов на жерди.

Капканы
Капканы

К дереву наклонно прикрепите жердь под углом 30-40 градусов. Для того, чтобы установить капкан КП120, вбейте в жердь четыре гвоздя, как показано на рисунке. Шляпки гвоздей должны выставляться на 1-1,5 сантиметра. Установите на них капкан, прикройте его несколькими ветками по бокам и сверху рамок. Капкан, установленный таким способом, падает при срабатывании, поэтому обязательно привяжите его к жерди тонкой проволокой, тросиком или цепочкой за одну из пружин. Длина привязи должна быть такой, чтобы пойманный зверь повисал, не доставая земли или поверхности снега.

Для установки капкана КПН140 подоприте жердь рогаткой, на которой закрепите капкан. Вместо рогатки можно оставить по бокам жерди подходящие сучья, воткнуть в снег или грунт пару скрещенных и связанных кольев или гвоздями прибить две палки.

Жердь с капканом можно не прибивать гвоздями к стволу дерева, а просто подпереть и прижать подходящим сучком. Это даст возможность легко регулировать угол наклона и высоту жерди по мере выпадения снега.

Если вы выкладываете приманку на жерди, то расстояние от капкана до приманки должно быть 15-20 см.
Ближе к капкану закреплять приманку не следует, так как при этом возрастает вероятность расстораживания ловушки птицами.

Капканы

Подвешивать приманку надо так, чтобы зверь мог до нее дотянуться только с конца жерди, и для этого вынужден был пройти сквозь капкан.В этом случае капкан ставится в 15-20 см от конца жерди.
Приманка располагается впереди и чуть выше конца жерди так, чтобы зверь мог видеть ее сквозь настороженный капкан.

Правильная установка.

1. Капкан находится достаточно далеко от дерева, чтобы зверь не перепрыгнул его со ствола.
2. Капкан обложен ветками, поэтому у зверя только один путь к приманке – через капкан.
3. Сработавший капкан повиснет на привязи вместе с добычей, а не упадет на землю или в снег.

Неправильная установка.

1. Капкан стоит слишком близко к стволу дерева.
2. Нет веточек, перекрывающих проход поверх капкана. Зверь может перелезть через капкан или обойти его сбоку.
3. Капкан не привязан к жерди и после срабатывания может упасть с добычей на землю.

Крыша над установкой, сделанная из жердей и густых веток, предотвратит засыпание снегом и одновременно будет служить эффективной зрительной приманкой.
"Бешенство"смертельно опасное заболевание как для животного,так и для человека.


Где сделать бесплатную прививку своему питомцу?



Показать ссылки

Аватара пользователя
Главный супермодератор
Главный супермодератор

Автор темы
Сообщения: 751
Зарегистрирован: 05 фев 2012, 17:55
Откуда: Красное на Волге
Благодарил (а): 47 раз.
Поблагодарили: 98 раз.

Re: Капканы

Сообщение АЛТАЙ » 2012-02-06

Специальные «бобровые» установки капкана КП250.

Капканы

Проходные капканы на промысле полуводных зверей в 3-5 раз эффективнее ногозахватывающих. Особенно упрощается подледный отлов. Новые капканы дают охотнику возможность освоить поселения, недоступные по открытой воде, например в заболоченных и захламленных верховьях лесных рек.
На постоянном промысловом участке необходимо планировать добычу: нужно позаботиться о том, чтобы не истребить зверей. Опытному охотнику не составит труда перекрыть постоянные пути, по которым перемещаютя бобры в пределах поселения. В первую очередь, это подходы к хатке или участку берега, где находятся жилые норы. Осенью, до ледостава, бывают хорошо заметны вылазы на берег и каналы, которыми бобры активно пользуются для заготовки корма. При зимнем отлове следует обратить внимание на участки водоема между жилыми норами или хаткой и подводными запасами корма. Устройство загородок с капканами в таких местах гарантирует поимку зверя. Свежие ветки и колья с неочищенной корой, из которых построена загородка, или даже кол, на котором закреплен капкан, также привлекают бобров и часто поедаются ими подо льдом. Поэтому загородки нужно периодически осматривать, а для закрепления капкана лучше использовать дерево хвойной породы или сухое. Если вы не обнаружили подводные запасы корма, то установите капканы с приманкой поблизости от жилой норы или хатки. Приманкой могут служить молодые ветки лиственнных деревьев, растущих по берегам водоема, -осины, ольхи, ивы.

На реках или озерах с обрывистыми берегами, где бобры селятся в норах, загородки для постановки капканов могут быть устроены по обе стороны от участка берега с норами, перпендикулярно берегу. Длины загородки в 1,5-2 метра обычно бывает достаточно, особенно в зимний период, когда звери предпочитают плавать вдоль берега, придерживаясь пустоледицы.

На озерах иногда встречаются бобровые хатки, со всех сторон окруженные глубокой водой. Если не удается найти подводные выходы, то охотника, как до ледостава, так и зимой, могут выручить одна-три радиальные загородки с капканами, установленные прямо возле хатки.
Для привязи капканов можно использовать мягкую «вязальную» стальную проволоку диаметром 2-4 мм.

Установка капканов в загородке.

Капкан в загородке подо льдом можно подвесить за пружины на проволоках или цепочках. Для большей привлекательности оставьте на кольях мелкие ветки. Палка, пропущенная сквозь кольца пружин, перекрывает зверю проход над капканом. Расстояние от капкана до нижней поверхности льда должно быть таким, чтобы пружины или рамки не примерзли.

На глубоких местах лучше устанавливать сразу два капкана, закрепленные на колу один над другим. Кол, пропущенный через витки пружин, возьмите хвойной породы или сухой. Чтобы капканы на сползали вниз, закрепите их за одну из пружин проволокой или гвоздями. Второй кол (на рисунке с правой стороны), из свежего лиственного дерева, свободно вставлен между рамками, не дает капканам поворачиваться и служит дополнительной приманкой.

Метод установки одинаково подходит как для зимнего промысла, так и для отлова по открытой воде.

Установка на вылазе.

Капканы

В месте вылаза из воды сделайте загородку из веток, в проход поставьте капкан. Над водой должно быть видно примерно 1/4 рамки.

Установка на переходе через плотину.

Капканы

По обе стороны перехода через бобровую плотину сделайте загородки, в которых установите капканы. Рамки капканов должны быть приподняты над водой так же, как при установке на вылазе.

Плавающая установка с приманкой.

Капканы

Сделайте из сухих бревен раму в виде буквы «А», в середине закрепите пару свежих кольев из свежего лиственного дерева – приманку. Установите капкан, как показано на рисунке, пружины закрепите гвоздями.

Привяжите установку к берегу.

Такая установка даст возможность отлавливать бобра во время резких перепадов уровня воды.

Рисунки С.И. Минькова и В.А. Тетера
Источник: bobrovnet.com
"Бешенство"смертельно опасное заболевание как для животного,так и для человека.


Где сделать бесплатную прививку своему питомцу?



Показать ссылки

Аватара пользователя
Главный супермодератор
Главный супермодератор

Автор темы
Сообщения: 751
Зарегистрирован: 05 фев 2012, 17:55
Откуда: Красное на Волге
Благодарил (а): 47 раз.
Поблагодарили: 98 раз.

Re: Капканы

Сообщение АЛТАЙ » 2012-02-13

Запрет на применение ногозахватывающих капканов будет введен в России

В Соответствии с Соглашением о международных стандартах на гуманный отлов диких животных между Европейским сообществом, Канадой и Российской Федерацией, до 22 июля 2012 на территории РФ должен быть введен запрет на применение ногозахватывающих капканов.

Всего под действие Соглашения попадает 12 обитающих в Российской Федерации видов охотничьих ресурсов: соболя, волка, ондатры, горностая, енота-полоскуна, лесной куницы, двух видов бобра, выдры, рыси, енотовидной собаки, барсука. Согласно графику выполнения и заявлению Правительства Российской Федерации, касающегося особого запрета использования стандартных ногозахватывающих капканов со стальными дугами, запрет должен быть введен в течение четырех лет после вступления соглашения в силу (то есть до 22 июля 2012 года).

В правила охоты, утвержденных приказом Министерства природных ресурсов и экологии Российской Федерации от 16 ноября 2010 года ¹512, будут внесены соответствующие изменения. В настоящее время установленные соглашением ограничения и запреты на территории Российской Федерации не действуют.
"Бешенство"смертельно опасное заболевание как для животного,так и для человека.


Где сделать бесплатную прививку своему питомцу?



Показать ссылки

Аватара пользователя
Главный супермодератор
Главный супермодератор

Автор темы
Сообщения: 751
Зарегистрирован: 05 фев 2012, 17:55
Откуда: Красное на Волге
Благодарил (а): 47 раз.
Поблагодарили: 98 раз.

Re: Капканы

Сообщение lynx » 2012-04-11

Пружинная кулемка на куницу
Капканы


Для добывания куницы я применяю так называемую пружинную кулемку.
На практике убедился в том, что ловушка весьма эффективна и проста в изготовлении. Ее придумал охотник Ленского района Архангельской обл. А. М. Симонов.

Для изготовления пружинной кулемки
Капканы
пригодны короткие обрезки досок и обыкновенная стальная проволока диаметром 3-4 мм. Ловушка в заряженном виде показана на рис. 1.

Сначала я готовлю из досок две боковые стенки ловушки длиной 30 см и шириной 10 см. Для крышки вырезаю фанеру или беру остатки досок. В верхней доске-крышке делаю продольную прорезь для крючка, к которому крепится привада. Верхней частью крючок держит сторожок. Беру проволоку длиной 1,5 м и делаю пружину-давок, как показано на рисунке. Если проволока достаточно упруга, можно обойтись без витков. Для сторожка идет та же проволока длиной 14- 17 см. В верхней части сторожка, там, где он соприкасается с крючком, делаю напильником небольшое углубление для крючка, чтобы ловушка не срабатывала самопроизвольно. Собрав ловушку, крашу ее деревянные детали. Это предохраняет кулемку от гниения, и она не так заметна в лесу.

Разношу ловушки по путику до начала промысла. При добыче куницы ловушками, как и капканами, огромное значение имеет приваживание зверей подкормкой к определенным местам. Еще до начала промысла развешиваю в лесу около ловушек настрелянных ворон или другую приваду. Куница, найдя приманку, начинает систематически наведываться к ней. С наступлением сроков охоты на куницу я прохожу по путику и заряжаю ловушки.

Принцип работы пружинной кулемки очень прост. Она крепится к дереву в вертикальном положении. Внутрь ловушки вешаю приваду. Куница взбирается по дереву в ловушку и тянет приваду вниз, тем самым рассторажи-вает насторожку, и зверька с силой прижимает проволочной давилкой к внутренней стороже передней стенки.

У пружинной кулемки есть ряд преимуществ перед капканами, поэтому я и отдаю ей предпочтение. Ловушка не нуждается в ежегодной обработке, ею можно пользоваться много лет. Привада находится внутри ловушки, ее не расклевывают птицы. Да и привады надо немного, белки хватает на четыре ловушки.

Пружинная кулемка вешается на дерево и не требует никаких дополнительных укрытий. Можно не бояться, что ловушку занесет снегом или наступит мороз после оттепели - она всегда останется работоспособной.

Куница, попав в ловушку, очень быстро погибает, поэтому не бывает проловов. И еще одно качество пружинной кулемки - она универсальна, в нее одинаково хорошо попадают как куницы, так и горностаи, и белки.

Проверяю ловушки через неделю после установки, иначе в теплое время куница может подопреть. С наступлением морозов проверяю реже. Куниц приношу в теплое помещение и даю им оттаять.

Шкурку снимаю трубкой с разрезом по огузку при непременном условии сохранения носика, губ, век, лап с коготками и хвоста. Удаление хрящей из ушей зверька обязательно. Шкурку правлю и сушу на клинообразной правилке в соответствии с государственным стандартом.
Капканы



В конце мне хочется напомнить, что охотник, хорошо изучивший повадки куницы и в совершенстве владеющий техникой промысла, может довольно легко переловить всех куниц на своем участке. Поэтому советую молодым охотникам: если хотите в каждый сезон хорошо ловить куницу - никогда не вылавливайте ее поголовно, всегда оставляйте пары две на расплод.


1. Общий вид ловушки в заряженном состоянии.

2. Вид ловушки со спущенным механизмом: А - вид спереди; В - вид сбоку; 1 - пружина; 2 - давок; 3 - крючок для привады; 4 - сторожок.

3. Правилка для шкурок куницы.

Г. Коротин, охотовед

"Охота и охотничье хозяйство № 01 - 1990 г."

Показать ссылки

Аватара пользователя
Эксперт
Эксперт

Сообщения: 71
Зарегистрирован: 23 мар 2012, 11:42
Благодарил (а): 10 раз.
Поблагодарили: 16 раз.

Капканы

Сообщение Domestos » 2015-04-28

А это какой капкан? Проходной или давящий Капканы

Показать ссылки

Аватара пользователя
Участник
Участник

Сообщения: 1
Зарегистрирован: 28 апр 2015, 20:20
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.



Поделитесь статьёй или подпишитесь на обновления:


Вернуться в Всё об оружии

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

  • Информация
